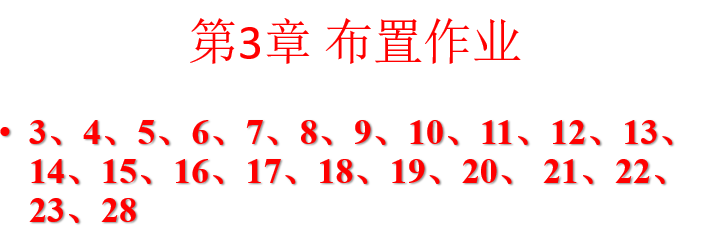

计算机系统基础ICS 第三章习题讲解

目录

image-20241226225857947

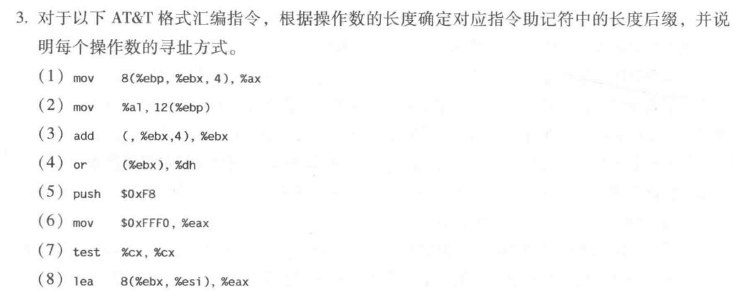

3

image-20241130215710342

解析

ax寄存器为eax寄存器的低16位,后缀w,源:基址+比例变址+偏移量 目的:寄存器;
al寄存器是ax寄存器的低8位,后缀b,源:寄存器 目的:基址+偏移量;
后缀l 源:比例边址 目的:寄存器;
dh寄存器是edx寄存器的高8位,后缀b,源:基址 目的:寄存器;
后缀l 源:立即数 目的:栈;
后缀l,源:立即数 目的: 寄存器;
后缀w,源:寄存器 目的:寄存器;
后缀l,源:基址+变址+偏移 目的:寄存器;

8(,,) 偏移量
(%ebx) 基址
(,%ebx) 变址
(,%ebx,4)比例变址
(%ebx%ecx) 基址+变址
8(,%ebx,4) 偏移量+比例变址
8(,%ebx) 偏移量+变址
8(%ebx) 偏移量+基址
8(%ecx,%ebx,4) 偏移量+基址+比例变址

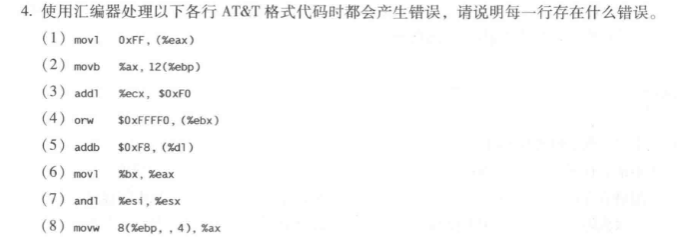

4

image-20241201010215430

解析

$0xFF  imm立即数
movw   16
$0xF0, %ecx  addl的目的操作数不能是立即数
orl
只有32位寄存器可以用于寻址,不能用%dl寻址
movswl/movzwl %bx, %eax
%esx 不存在
没有变址寄存器

movs (符号扩展)

  • 保持原数的符号位
  • 用于有符号数扩展
  • 将符号位复制到高位

例如:movsbl (Move with Sign-Extend Byte to Long)

; 原始值(byte): 1000 0001 (-127)
movsbl %al, %eax
; 结果(long): 1111 1111 1111 1111 1111 1111 1000 0001

movz (零扩展)

  • 高位补零
  • 用于无符号数扩展
  • 不考虑符号位

例如:movzbl (Move with Zero-Extend Byte to Long)

; 原始值(byte): 1000 0001
movzbl %al, %eax
; 结果(long): 0000 0000 0000 0000 0000 0000 1000 0001

关键区别

  1. 符号处理
    • movs:保持符号
    • movz:忽略符号,高位补0
  2. 使用场景
    • movs:处理有符号数
    • movz:处理无符号数

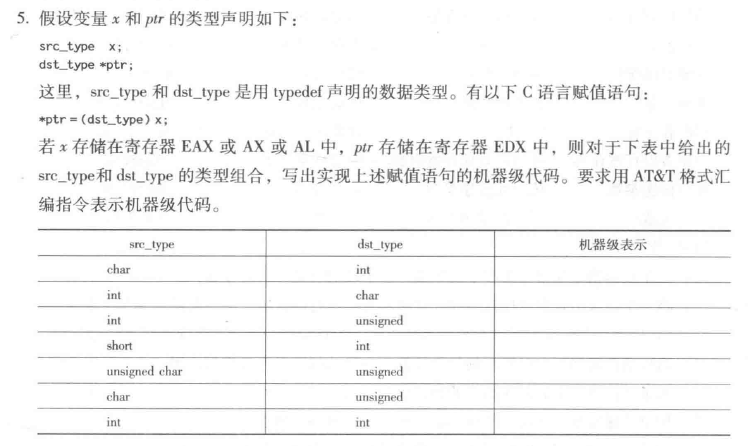

5

image-20241130215812648

解析

源操作数比目的操作数短时,需要拓展:movs / movz ,目的类型为unsigned时使用0拓展,其余符号拓展
b8 w16 l32 q64;
eax/ax/al = x;
edx = ptr;
movsbl %al, (%edx) ; 8 - 32 signed byte8 to long32
movb %al, (%edx) ; 32 - 8  mov to char(byte8)
movl %eax, (%edx) ; 32 - 32
movswl %ax, (%edx) ; 16 - 32  s
movzbl %al, (%edx) ; 8 - 32  z
movzbl %al, (%edx) ; 8 - 32  z
movl %eax, (%edx) ; 32 - 32

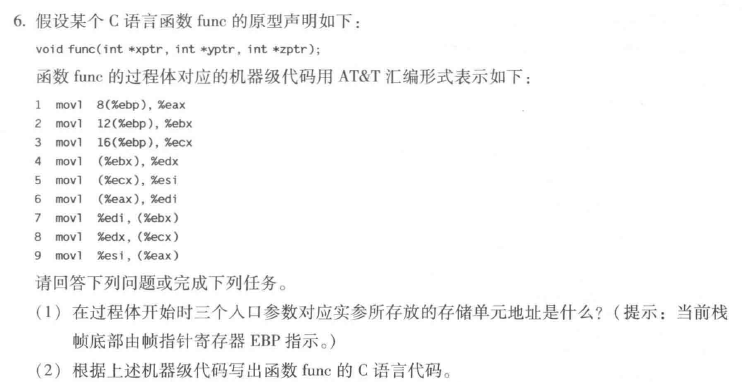

6

image-20241130215827428

解析

三个入口参数(*xptr,*yptr,*zptr)存放的存储单元地址分别为:
    	R[ebp]+8,R[ebp]+12,R[ebp]+16
eax = *xptr;  x addr
ebx = *yptr;  y addr
ecx = *zptr;  z addr

edx = *yptr; y
esi = *zptr; z
edi = *xptr; x

*yptr = edi;   y = x
*zptr = edx;   z = y
*xptr = esi;   x = z
==>swap(x,y,z)
void func(int *xptr, int *yptr, int *zptr){
    int *tmpx = xptr;
    int *tmpy = yptr;
    int *tmpz = zptr;
    yptr = tmpz;
    zptr = tmpy;
    xptr = tmpx;
}

上面的从结果来看是对的。但是从汇编翻译的角度来看,是错误的

简单概括来说,可以认为:

mov 内存 —> 寄存器是int a = *p;

mov 寄存器 —> 内存是 *p = a;

void func(int *xptr, int *yptr, int *zptr){
    int tmpx = *xptr;
    int tmpy = *yptr;
    int tmpz = *zptr;
    *yptr = tmpz;
    *zptr = tmpy;
    *xptr = tmpx;
}

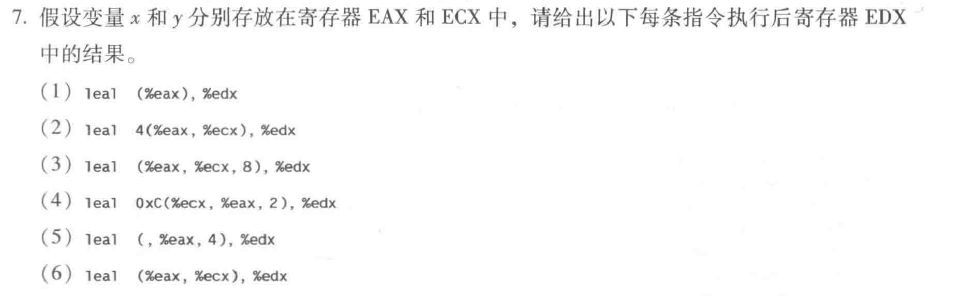

7

image-20241209165745628

解析

注意mov和lea指令区别 ,具体内容可看ICS第三章内容介绍

  • 如果是mov指令:movl (%eax),%edx表示取eax寄存器中存放的的地址来访存,将内存中取得的值给edx寄存器
  • 如果是lea指令:lea (%eax), %edx表示将eax寄存器的值直接给edx寄存器,而不是访存
x;
x+y+4;
x+8*y;
y+2*x+12;  0xC = 12
4*x;    基址0
x+y;

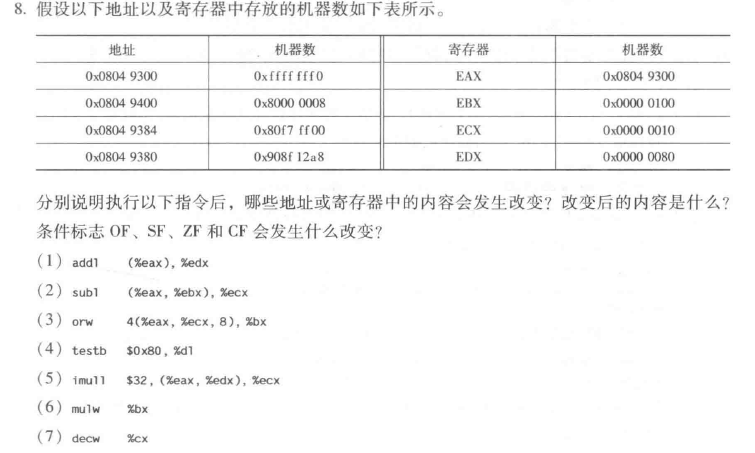

8

image-20241130215845626

解析

  • OF: OVERFLOW flag 溢出标志,判断带符号数是否溢出
  • SF: SIGNED flag 符号标志位,带符号整数加减运算后符号位,直接取最高位作为SF
  • ZF:ZERO flag 零标志位,判断加法器结果是否为0,如果为0,ZF=1,否则ZF=0
  • CF:CARRIER flag 进位标志位,判断无符号数是否溢出

1.addl (%eax),%edx

edx += *(eax);  edx = 0x0000 0060H + 0xffff fff0
=128+ (-1-15) =112 =0x70H
OF=0, 操作数作为有符号数没有溢出(没有发生截断)
SF=0,符号位是0
ZF=0,结果不是0
CF=1, 操作数作为无符号数时显然发生了上溢

2.subl (%eax,%ebx), %ecx

ecx -= *(eax + ebx);
ecx = 0x0000 0010 - *(0x0804 9400
    = 0x0000 0010 - 0x8000 0008
    = 0x0000 0010 + 0x7FFF FFF8
    (取反方式,对于16进制,先变成二进制,然后从右往左找到第一个“1”,然后把它左边的的数全部取反,对于16进制而言,就是用15减去该位:
    0x8000 0008 = (1000 0000 ...0000) 1000 --> = 0111 1111... 1111 1000 = 7FFF FFF8)
    = 0x8000 0008
OF=0,操作数作为有符号数没有溢出
SF=1,符号位1
ZF=0,不是0
CF=1,操作数作为无符号数,进行减法,只要不相等就会下溢

3.orw 4(%eax,%ecx,8), %bx

b8
w16   orw 表示目的操作数为16 %bx表示 %ebx的低16
l32
q64
bx = bx or *(4+eax+8*ecx)
= bx | *(4+0x0804 9300 + 16*8) ;4+0x0804 9300 + 16*8=0x0804 9384
= bx | 0x80f7 ff00
= 0x0100 | 0xff00
= 0000 0001 0000 0000 | 1111 1111 0000 0000
= 1111 1111 0000 0000 = 0xFF00
OF=0,按位操作不会导致上溢/下溢
SF=1,符号位1
ZF=0,不是0
CF=0, 按位操作不会导致上溢/下溢

4.testb $0X80, %dl

dl寄存器是dx寄存器的低8位,就是edx寄存器的低8
testb 表示一个and 运算,目标操作数8位,不会改变寄存器值,会得出结果影响标志寄存器
0x80 & 0x80 = 1000 0000 &1000 0000 = 0x80
OF=0,按位操作不会导致上溢/下溢
SF=1,符号位1
ZF=0,不是0
CF=0, 按位操作不会导致上溢/下溢

5.imull $32, (%eax, %edx), %ecx

i表示立即数乘法, imull目的操作数l 32
ecx = 32*  (*(eax + edx))  ; *(eax + edx) = 0x908f 12a8
= 32 * 0x908f 12a8  溢出 (左移五位)
= 1001 0000 1000 1111 0001 0010 1010 1000 <<5
= 1001 0000 1000 1111 0001 0010 1010 1000 00000
= 0001 0001 1110 0010 0101 0101 0000 0000
= 0x11E25500
OF=1,作为有符号数发生了下溢
SF=0,符号位0
ZF=0,不是0
CF=1, 作为无符号数发生了上溢

6.mulw %bx

DX 与AX合起来存放一个双字长数(32位),其中DX存放高16位,AX存放低16位。
mulw 隐含了目的操作数ax
ax = bx * ax
=0x9300 * 0x0100
=1001 0011 0000 0000 << 8
=0
dx= 1001 0011 = 0x93
OF = 1 作为有符号数溢出了
SF = 0 符号位0
ZF = 1 等于0
CF = 1 作为无符号数也溢出了

7.decw %cx

cx --
cx = 0x0010 -1
=16 - 1
=15 = 0x0F
OF = 0
SF = 0
ZF = 0
CF = 0

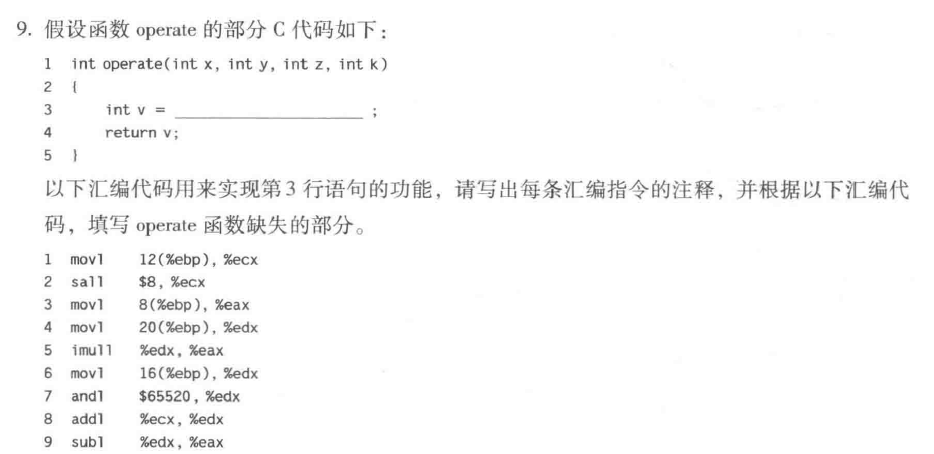

9

image-20241209165817626

解析

ecx = 12 + %(ebp) = y ; //ecx = y
ecx = ecx << 8  算数左移8 = 256*y ; //ecx = 256y
eax = x
edx = k
eax *= edx ; //eax = xk  ecx = 256y , edx = k
edx = z ; //eax = xk   ecx = 256y , edx = z
edx = edx & (65535-15) = edx & 0xFFF0  // 等效左移四位, 16位清零
edx = edx + ecx ; //eax = x*k   ecx = 256*y , edx = z & 0xFFF0 +  256*y
eax = eax - edx //eax = x *k -(256*y + z & 0xFFF0)


eax = x *k -(256*y + z & 0xFFF0)
int v =  x*k -(256*y + z & 0xFFF0);

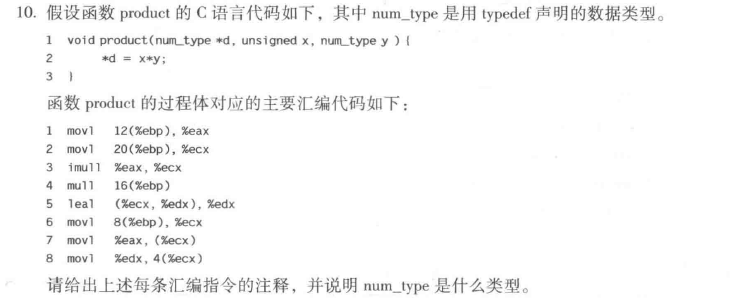

10

image-20241130215914233

解析

yh表示y高32位,yl表示y低32位

16(%ebp) 指的是y的低32位yl

20(%ebp) 指的是y的高32位yh

movl 目的操作数 l 32位, 从起始地址开始取4B, 所以movl 20(%ebp),%ecx 是把20~17 的4B传给ecx寄存器

eax = x ;   unsigned int 4B
ecx = yh ;   num_type 8B   num_type -> long long ? or unsigned long long ?
ecx = ecx * eax = x * yh ;有符号乘也可以计算无符号乘, 将x*y的高32位给ecx
eax = yl*x;mull无符号乘 隐含了目的操作数eax,低32位放在eax,高32位放在edx, 16(%ebp) 指的是y的低32位yl, 将x*y的低32位给eax
edx = edx + ecx =0+ x*yh  将x*y的高32位给edx
ecx = d  ecx存地址d
*d = eax = x*yl  ; 32 ,将eax取出放到d地址索引内存块
*(d+4) = edx = x*yh; 32位, 将edx取出放到d地址+4索引内存块

num_type  unsigned long long

long long 类型需要额外的符号扩展和多重乘法步骤,以确保负数计算的正确性。而 unsigned long long 不需要符号扩展,直接按位计算和存储即可

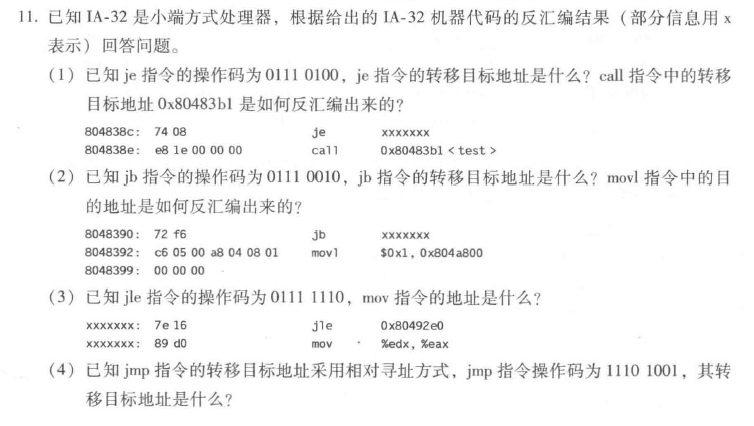

11

image-20241130215901665

image-20241130215925774

解析

IA-32采用小端方式

1

条件转移都是  目标地址=PC+偏移量
je 0111 0010 = 0x74  偏移量0x08 , 目标地址:(0x804838c +0x2 + 0x08 (自身指令长度2B) = 0x804838 22 =  0x8048396
call 指令目的地址: 0x80483b1 = (0x804838e + 0x5 )+ offset , b1 = 8e + 05 + offset , ==>11 1 = 8 19 + offset = 9 3 + offset , offset = 32- 2 = 30 = 0x1e
offset =0x1e
call指令操作码: 0xe8 , 偏移量为:0x0000001e

2

offset = 0xf6 , dst address = 0x8048390 + 0x2+ 0xf6 ,
3 9 0 + 0 0 2 + 0 15 6=4 8 8 , dst =0x8048488
前两个字节是操作码,0x05c6 ; 接着4个字节是目的地址:0x0804a800;
最后4个字节是常数立即数:0x00000001;
所以movl机器指令有10个字节(分为了两段)

3

根据条件转移指令的特性,算出j指令的起始地址,从而推算出mov指令起始地址;
offset = 0x16 , src + size + offset = dst = 0x80492e0 ;
size = 0x2, src = 0x80492e0 - 0x18 => 14 0 - 0 24 = 12 8 = 0x80492c8;
mov src = j src + j size = 0x80492c8 + 0x2 = 0x80492ca

4

offset = 0xffffff00 = -1 - 240 -15  = -256 ;
dst = src + size +offset = 0x804829b  - 0001 0000 0000 = 0x804829b- 0x100
    = 0x804819b
    src + size 就是下一条指令的起始地址0x804829b

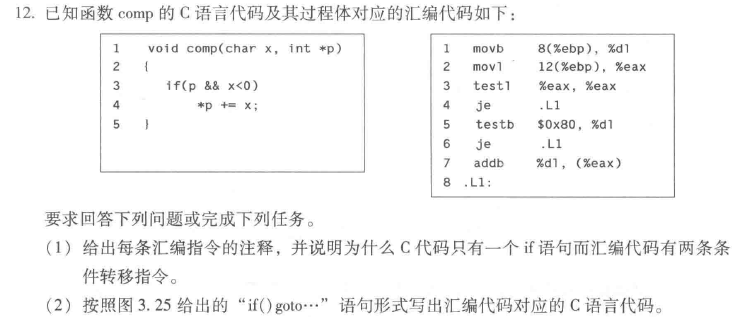

12

image-20241225145321965

解析

dl = c;
eax = p;
if eax ==0 -> l1,if x & 1000 0000 ==0 -> l1 , else *p =*p + x;//逻辑取反
==> if (p!=0 && x <0 ) *p +=x; ==>if (p && x <0 ) *p +=x;
因为实际上c代码的if语句的条件可以拆分为两个if,对应两个条件转移指令
if(p==0) goto .L1;
if(x >= 0) goto .L1;
*p = *p+x;
.L1:

13

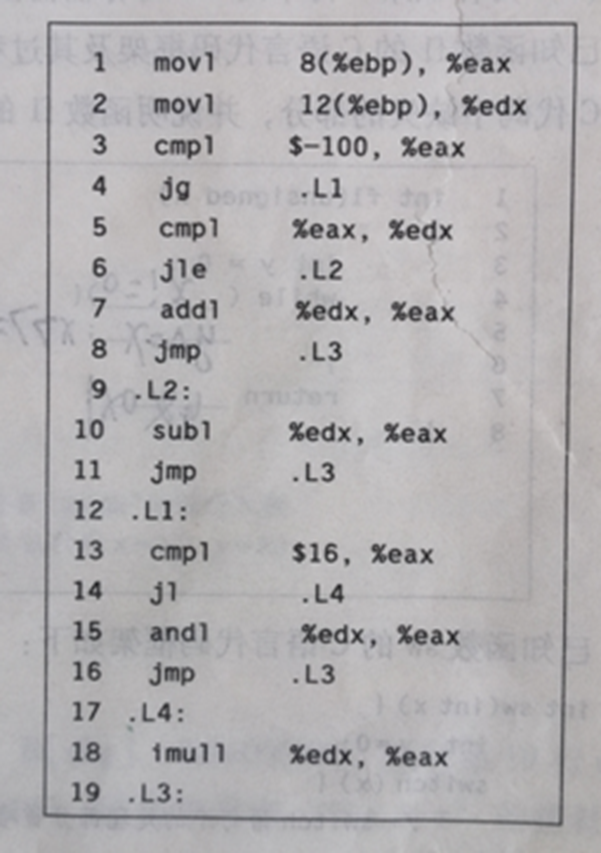

根据汇编补充c程序

image-20241225145138290

解析

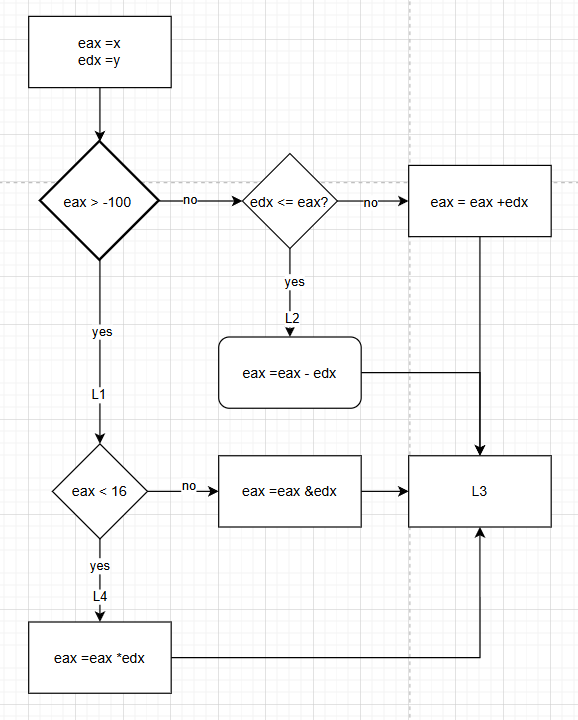

int func(int x, int y){ // 8+ebp ==x , 12 + ebp ==y
    int z = x+y;//最后eax 里应该是z, eax的作用是存放函数返回值
    if(x > -100 ){
        if(x < 16) z = x*y; //eax =eax *edx
        else z = x&y; //eax = eax & edx
    }
    else if( x >= y){
        z = x-y; // eax = eax - edx
    }
    //eax = eax + edx  初始化z时可以使用(所有分支都没对eax赋值时使用)
    return z;
}

image-20241225154325148

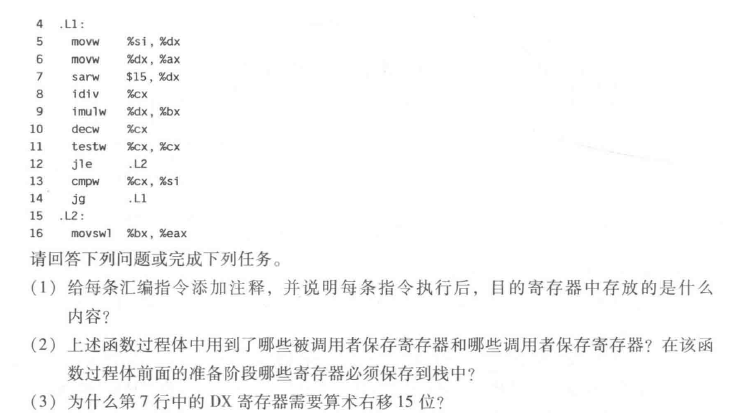

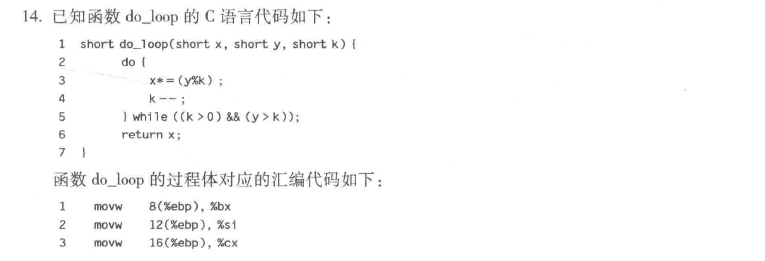

14

image-20241130215942200

image-20241130215953476

解析

1

bx = x;
si = y;
cx = k;
do{
    dx = y;
    ax = y;
    dx = y >> 15; //拓展y的高16位,放到dx
    ax = y / k; dx = y % k // div -> %
    bx = x * (y % k);
    k --;
    //if(cx <=0) break;
}while(y > k && k!=0) //一定会执行一次
eax = bx;

idiv %cx

R[dx]←R[dx-ax]÷R[cx] 的余数 ,将y%k送DX

R[ax]←R[dx-ax]÷R[cx] 的商 ,将y/k送AX

2

被调用者保存寄存器:BX , SI ; 调用者保存寄存器:AX ,CX , DX;

被调用者保存寄存器必须保存到栈中

被调用者保存寄存器(Callee-Saved Registers)

被调用者保存寄存器是指在函数调用过程中,被调用的函数负责保存和恢复这些寄存器的值。如果被调用的函数修改了这些寄存器,它必须在返回之前将它们恢复到调用者的值。

在 IA-32 架构中,被调用者保存寄存器包括:

  • EBX:基址寄存器
  • ESI:源索引寄存器
  • EDI:目标索引寄存器
  • EBP:基址指针寄存器(通常用于栈帧指针)

调用者保存寄存器(Caller-Saved Registers)

调用者保存寄存器是指在函数调用过程中,调用的函数负责保存和恢复这些寄存器的值。如果调用者需要在函数调用后继续使用这些寄存器的值,它必须在调用之前保存它们,并在调用之后恢复它们

在 IA-32 架构中,调用者保存寄存器包括:ACD

  • EAX:累加器寄存器(通常用于返回值)
  • ECX:计数器寄存器
  • EDX:数据寄存器

3

拓展被除数y的高16位,放到寄存器DX,低16位放到寄存器AX;进行有符号除法(类似于乘法)需要拓展符号位。

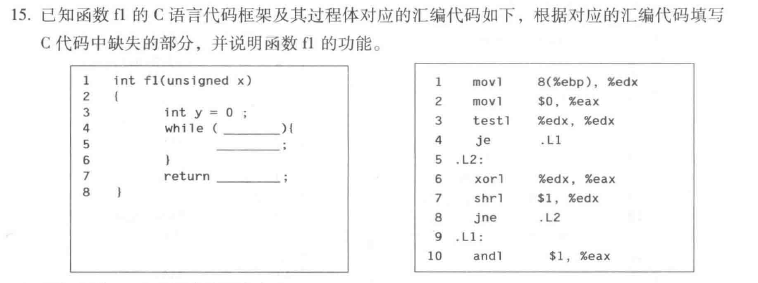

15

image-20241225215341302

解析

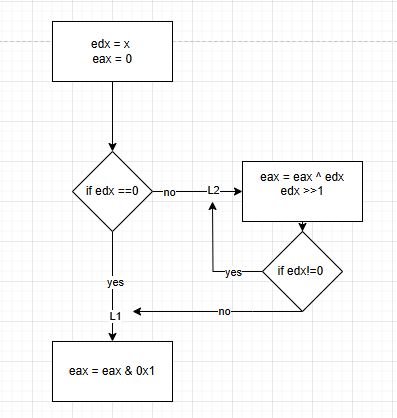

edx = x;
eax = 0;// y = eax
while(x!=0){
    y = y ^ x;
    x = x >>1;
}
return y & 0x1;

image-20241226003539941

函数f1的功能:

return 0\^x0\^x1\^x2\^x3…^x31;

根据异或 的性质可以得知: f1的 功能是确定x中1的数量是奇数还是偶数,如果是奇数则返回1,如果是偶数则返回0

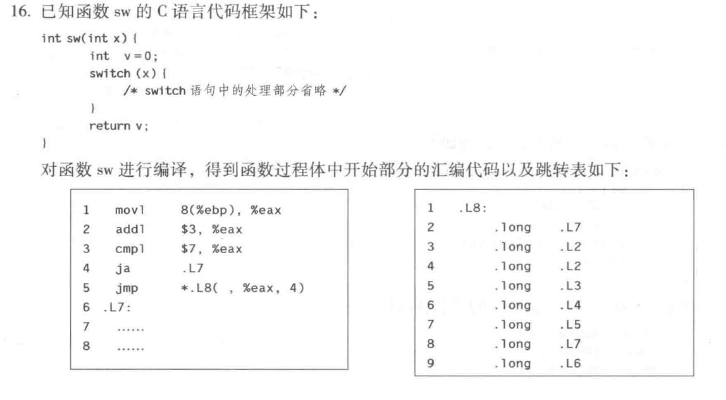

16

image-20241225215501743

image-20241225215518161

解析

eax = x;
eax = x+3;
if(x+3 >7){//ja = jump above (unsigned)
    //.L7

}
else {
    goto .L8+(x+3);

    //if x+3 = 1 , goto L2  //if x+3 = 2 , goto L2
    //if x+3 = 3 , goto L3
    //if x+3 = 4 , goto L4
    //if x+3 = 5 , goto L5
    //if x+3 = 7 , goto L6
    //if x+3 = 0 , goto L7  //if x+3 = 6 , goto L7  , L7被单独列出来了,所以是default分支
    //so if x == -3 or 3, goto L7;  default
}
void sw(int x){
    switch(x){
        case -2:
        case -1: .L2;break;   //注意此处case -2  ,case -1执行相同的语句,可以合并
        case 0: .L3;break;
        case 1: .L4;break;
        case 2: .L5;break;
        case 4: .L6;break;
        default : .L7;
    }
}
标号为3或者-3default;
标号为-1-2 会执行同一个分支

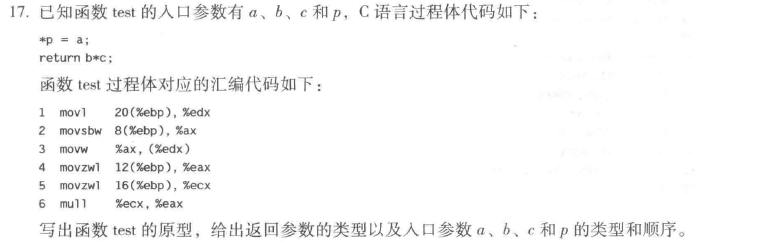

17

image-20241130220004768

解析

目的操作数不是unsigned 就是有符号数,就需要进行符号扩展movs

 test ( a , b , c , *p){
    edx = p;
    ax = a; // a 8b -> char movsbw 符号扩展, 8 ->16  a为char ;
    *p = ax; //有符号的16位, *p为short
    eax = b; //movzwl无符号扩展  16位0扩展到32位, b是unsigned short
    ecx = c; //movzwl无符号扩展    c是unsigned short
    eax = b * c; // b c 都是无符号类型(扩展到了32位), 乘积也是无符号类型, 返回类型为unsigned int
}
unsigned int test (char a ,unsigned short b ,unsigned short c ,short *p){
    *p = a;
    return b*c;
}

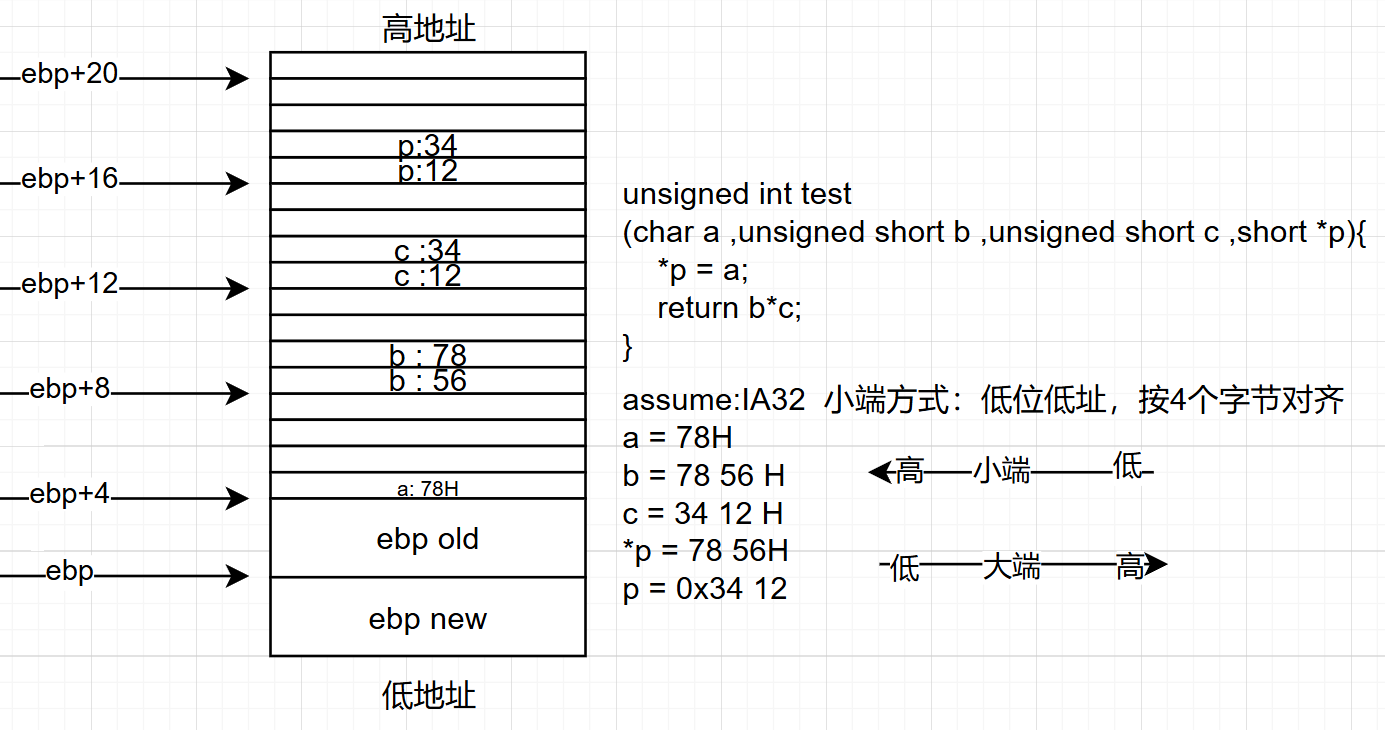

image-20241226143940911

18

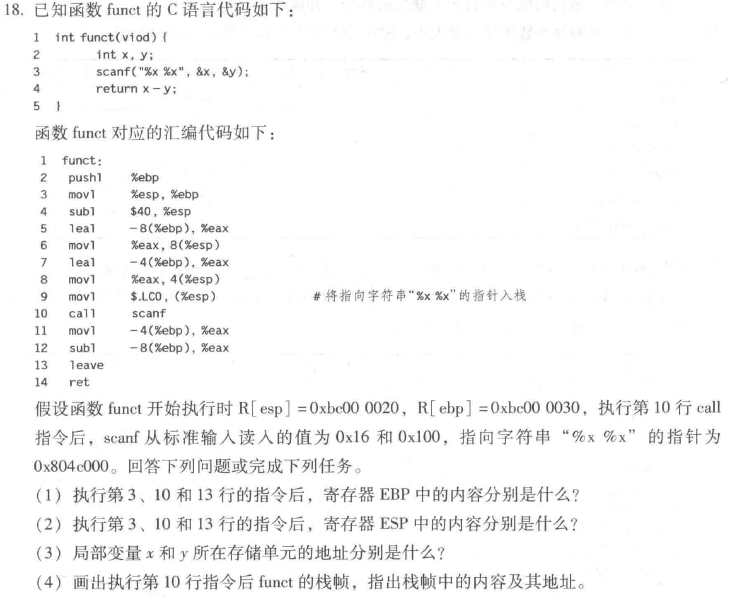

image-20241225215701342

解析

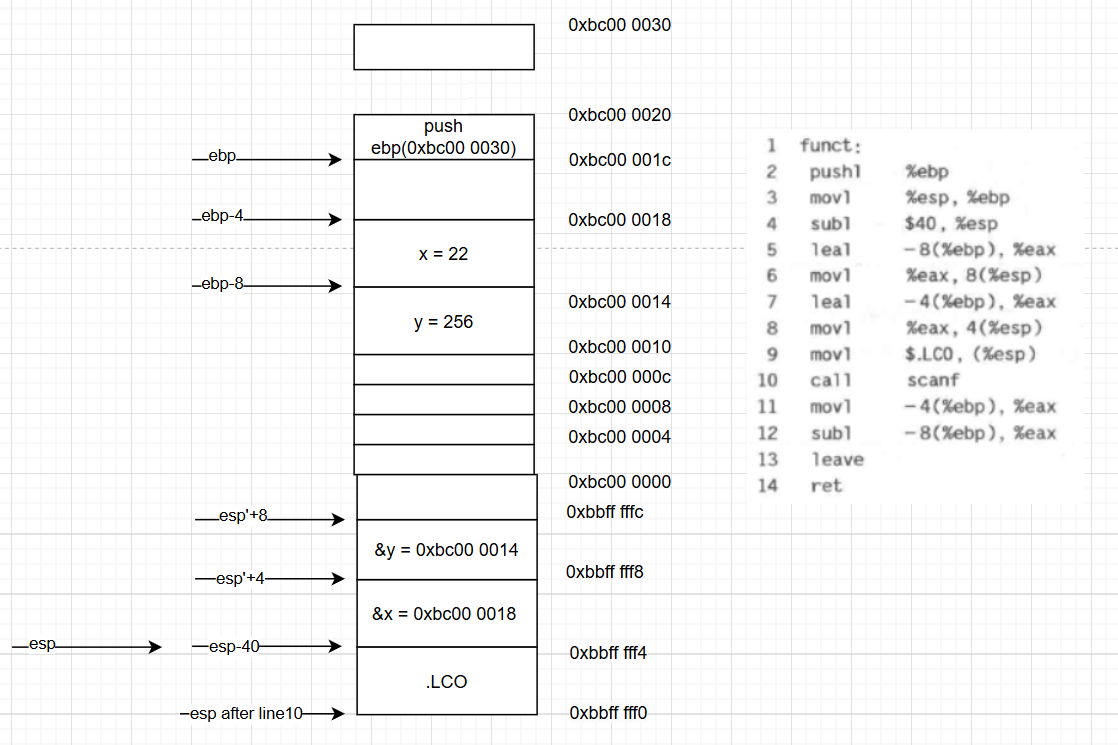

addr x : ebp - 4;
addr y : ebp - 8;
push ebp;  //save the old ebp  esp = 0xbc00 0020+4 ebp =0xbc00 0030
ebp = esp; // create a new ebp esp == , ebp = 0xbc00 0020+4
esp -= 40; //new 10 units
eax = ebp - 8 = y;
esp + 8 =eax = y;// esp + 8 = ebp -32;
eax = ebp -4 = x;
esp + 4 = eax = x;
push $.LCO;
call scanf;
eax = ebp - 4 = x;
eax = eax - (ebp - 8) = x - y;


1

3: R[ebp] = 0xbc00 001c;
10: R[ebp] = 0xbc00 001c;// ebp 没有改变
13: R[ebp] = *(0xbc00 0020) = 0xbc00 0030//leave,离开funct函数,ebp恢复旧址

2

3:R[esp] = 0xbc00 001c;
10:R[esp] = 0xbbff fff0;
13:R[esp] = 0xbc00 0020;

3

x:0xbc00 0018;
y:0xbc00 0014;

4

leal (%eax), %ebx:将eax的值的地址 复制到ebx

leal (%eax,%ebx), %ebx ebx = eax + ebx

image-20241226162554269

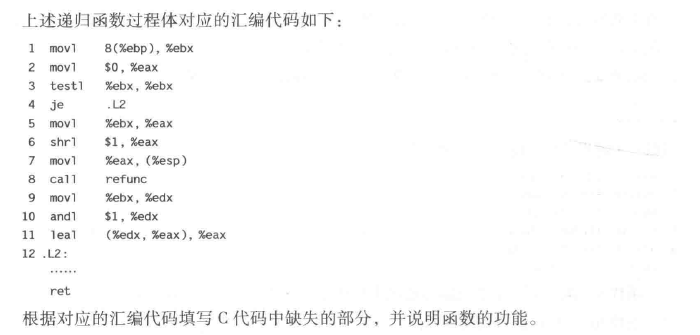

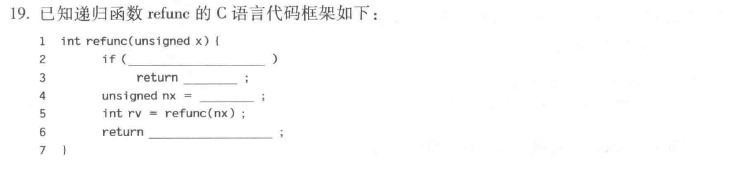

19

image-20241130220026002

image-20241130220041709

解析

test 指令结果改变ZF寄存器;

test a , a

je lable

检测a是否为0,如果a为0 ,ZF=1, jump if equal (ZF =1),跳转到label

refunc(x){
    ebx = ebp + 8;// ebx = x;
    eax = 0;
    if(ebx ==0){ // if x ==0 ,return ?
        //L2
        return 0;//返回值都会用eax存储,说白了就是返回eax,如果x开始就为0,那么eax =0,返回0
    }
    else{
        eax = ebx;//eax = x; (x!=0)
        eax = eax >>1;
        push eax; //push x>>1, 本质是为下一个函数传参,也就是说下一次递归的x 为x>>1
        refunc(eax);  // 返回eax = refunc(eax>>1) = eax = refunc(x>>1);
        edx = ebx; //递归结束后
        edx = edx & 0x1;
        eax = eax + edx;//return eax+x&0x1  =return refunc(x>>1) + x&1;
    }
    return eax;
}

每次的递归都会使x 右移一位,直到x为0为止,说明在对x的每一位都进行检验;

因为会对x进行移位操作,我们写出x的二进制形式:

假设x为:1 , 1B

refunc(1B)-> [x!=0 -> refunc(1»1 = 0)=refunc(0) -> eax = 0+ 1&0x1] ->eax =1; x=1

refunc(10B) ->[x!=0 -> refunc(10»1 = 1)=refunc(1) -> eax = 1+ 10&01] ->eax =1 ; x=2

refunc(11B) ->[x!=0 -> refunc(11»1 = 1)=refunc(1) -> eax = 1+ 11&01] ->eax =2 ; x=3

refunc(111B) ->[x!=0 -> refunc(111B»1 = 11B)=refunc(11B) -> eax = 2+ 111&01] ->eax =3 ; x=7

所以可以得出,refunc(x)是在计算x的二进制形式中的1的数量

int refunc(unsigned x){
    if(x==0){
        return  0;
    }
    unsigned nx = x>>1;
    int rv = refunc(nx);
    return rv + x&0x1;
}

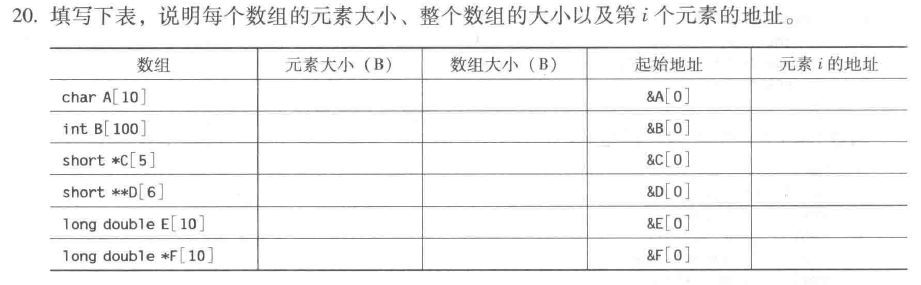

20

image-20241226191707830

解析

array size of element /B size of array /B base addr addr of element i
char A[10] 1 10 &A[0] &A[0] + i
int B[100] 4 400 &B[0] &B[0] + 4*i
short *C[5] 4 20 &C[0] &C[0] + 4*i
short **D[6] 4 24 &D[0] &D[0] + 4*i
long double E[10] 12 120 &E[0] &E[0] + 12*i
long double *F[10] 4 40 &F[0] &F[0] + 4*i

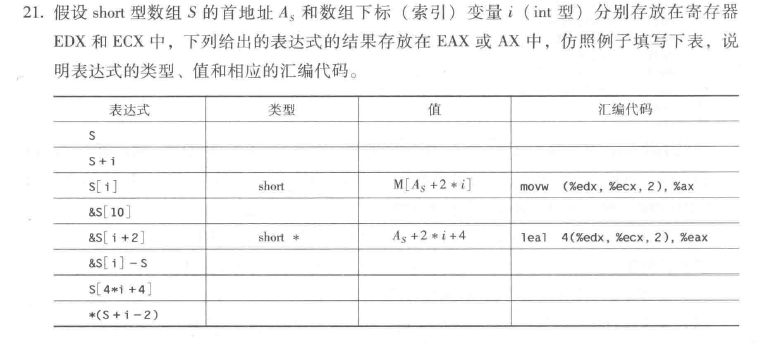

21

image-20241130220055334

解析

edx = As;//base   short *
ecx = i;//index   int
offset = i*size =2*i;
size = sizeof(short) =2;
expression type value assembly
S short * As leal (%edx),%eax
S + i short * As + 2*i leal (%edx,%ecx,2),%eax
S[i] short M[As+2*i] movw (%edx,%ecx,2),%ax
&S[10] short * As + 20 leal 20(%edx),%eax
&S[i+2] short * As+2*(i+2) =As+2*i+4 leal 4(%edx,%ecx,2),%eax
&S[i] -S int 2*i /2 = i movl %edx , %eax
S[4*i+4] short M[As+8*i+8] movw 8(%edx,%ecx,8),%ax
*(S+i-2) short M[As+2*i-4] movw -4(%edx,%ecx,2),%ax

特别注意&S[i] -S = i, 实际上&S[i] = As + 2*i, S=As, As + 2*i - As =2*i , 因为并不是对数组进行索引,所以编译器会对结果进行处理,除以size , 2*i /2 =i

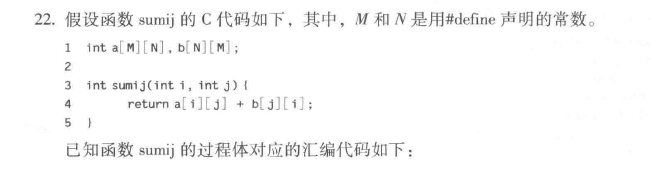

==22==

image-20241125181050624

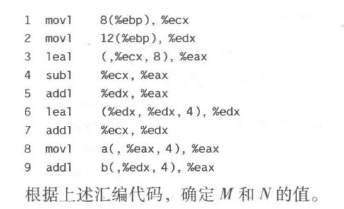

image-20241125181125511

解析

ecx = i;
edx = j;

res = 8*i;
res -= i;
res += j;
==>res =7*i + j;
j = 5*j;
j +=i;
==>j = 5*j+i;
res = a[res][0];
==>res = M(a+7*i + j)
res += b[j];
==>res = M(a+7*i + j)+M(b+5*j+i);

7*i+j = i*N+j;  N=7
5*j+i = j*M+i;  M=5

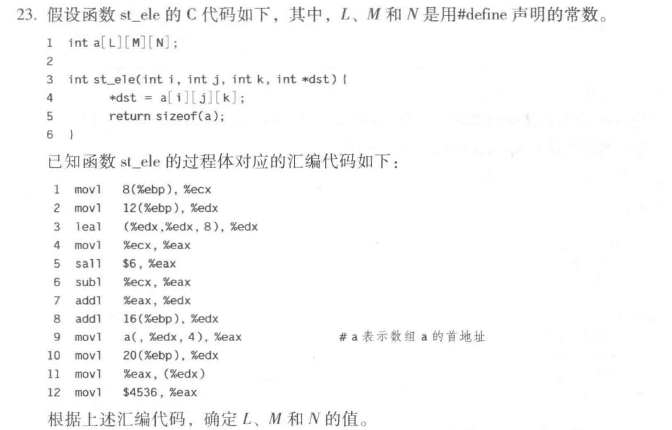

==23==

image-20241125181222024

解析

ecx = i;
edx = j;

j = 9*j;
res = i;
res <<=6;//res *=64;
res -=i;
==>res =63*i, j=9*j
j += res;
==>j = 9*j+63*i , res = 63*i
j += k;
==>j = 9*j+63*i+k,  res = 63*i
res = a + j;
==>res =a+9*j+63*i+k , j = 9*j+63*i+k
j = *dst; //if dst = &dst  ==> res = a+i*M+j*N+k
M[j] = res;//  *dst = a[i][j][k] = a+i*M*N+j*N+k
res = 4536;//sizeof (a) =4536 ,4536/4= 1134 = L*M*N

1134 = L*M*N;   =>L
res = a+i*M*N+j*N+k;  =>M,N
res =a+9*j+63*i+k; =>M*N =63 , N = 9 ,M =7
L=18 , M=7 , N=9

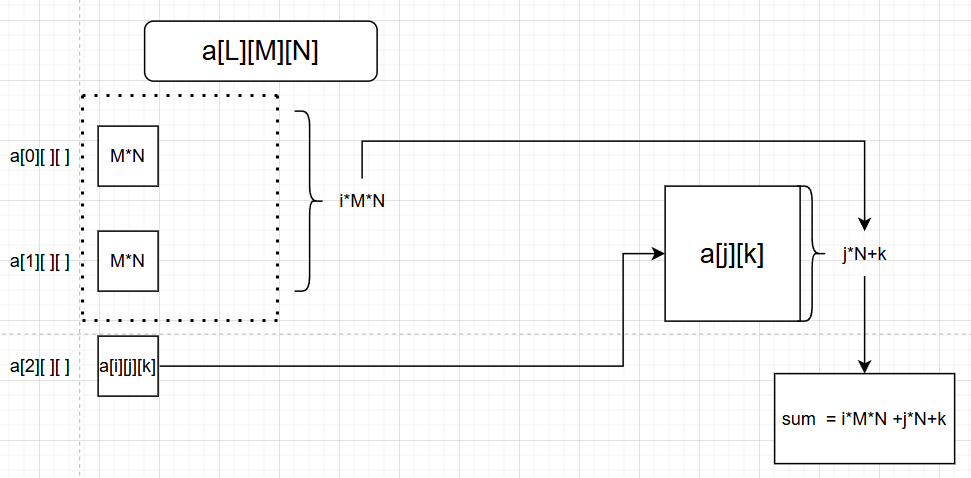

Something need to think

image-20241204105119186

28

2024-12-21-17-32-33

解析

var size offset (addr)
char c 1 0
0double d 8 8
int i 4 16
short s 4 20
char *p 4 24
long l 4 28
long long g 8 8 32
void *v 4 40

long double 12B

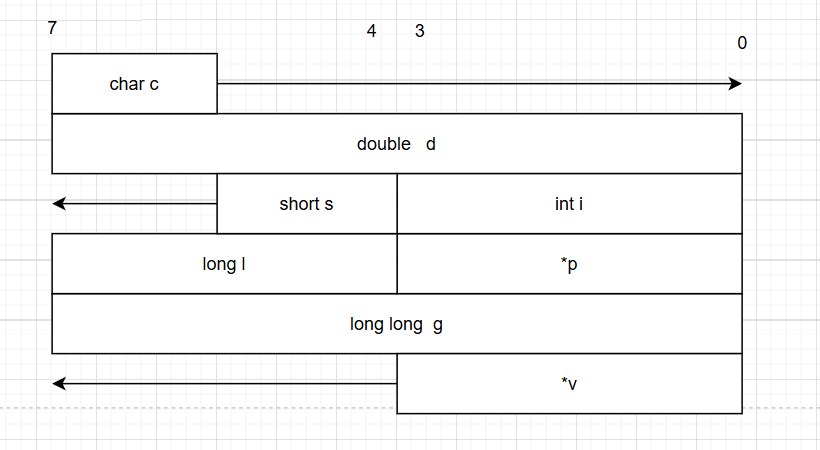

image-20241226204917526

总计大小 48B

如何使得总体占位最小:

从大size变量放在低地址(先声明), 小放在高地址,后声明

image-20241226205321126

var size offset (addr)
char c 1 34
double d 8 0
int i 4 16
short s 4 32
char *p 4 20
long l 4 24
long long g 8 8
void *v 4 28

总计大小: 40B

Comments
